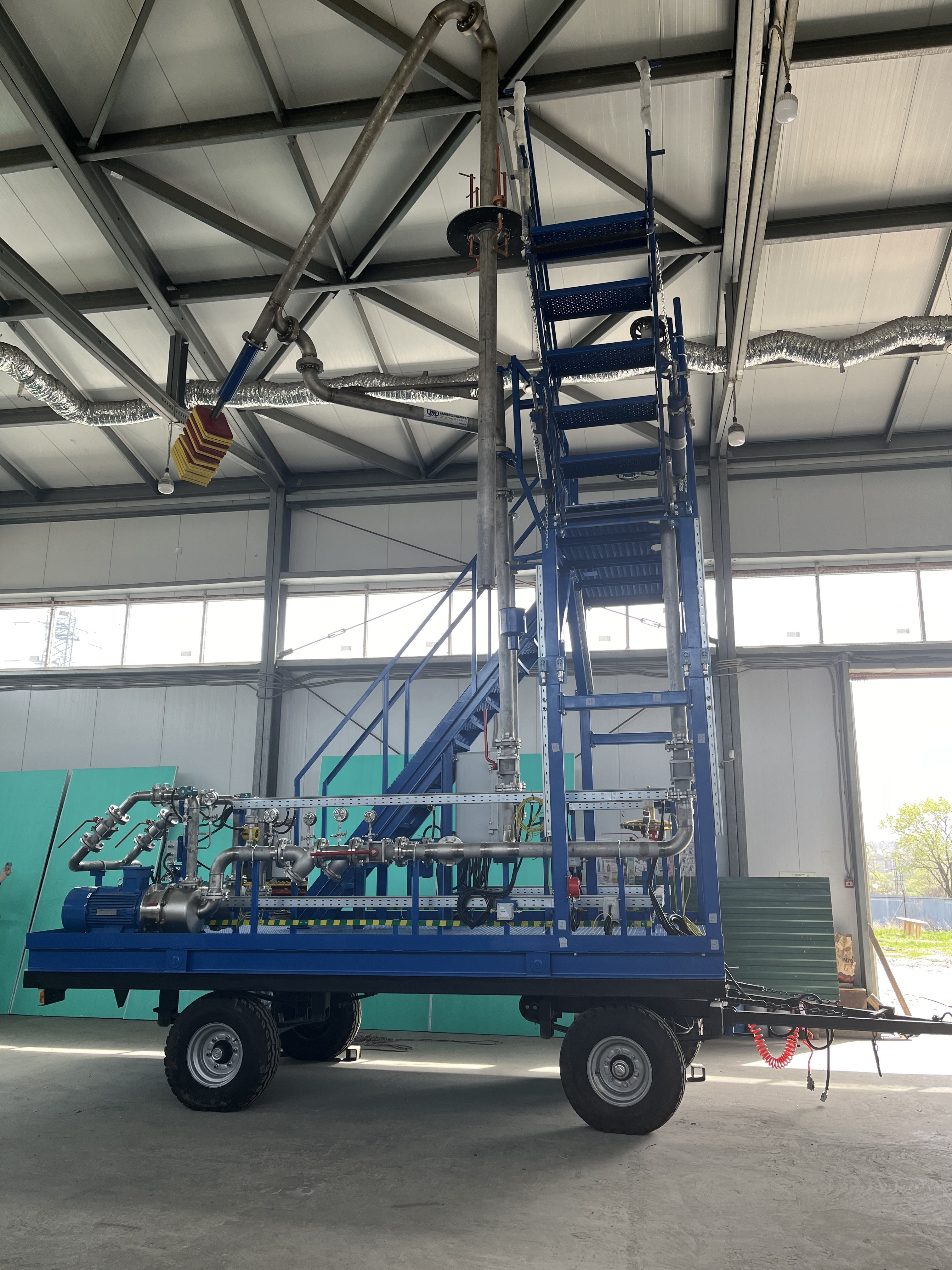

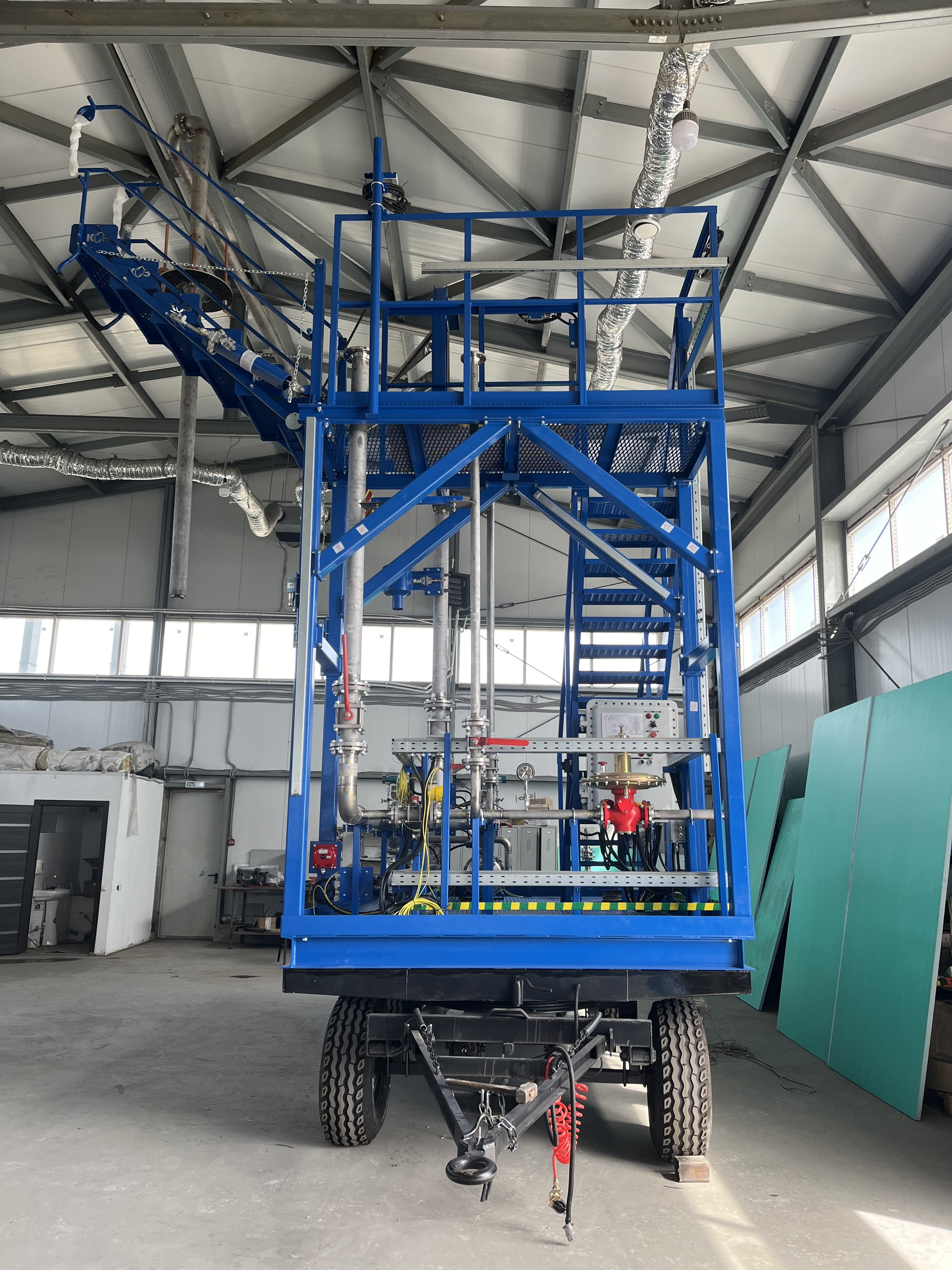

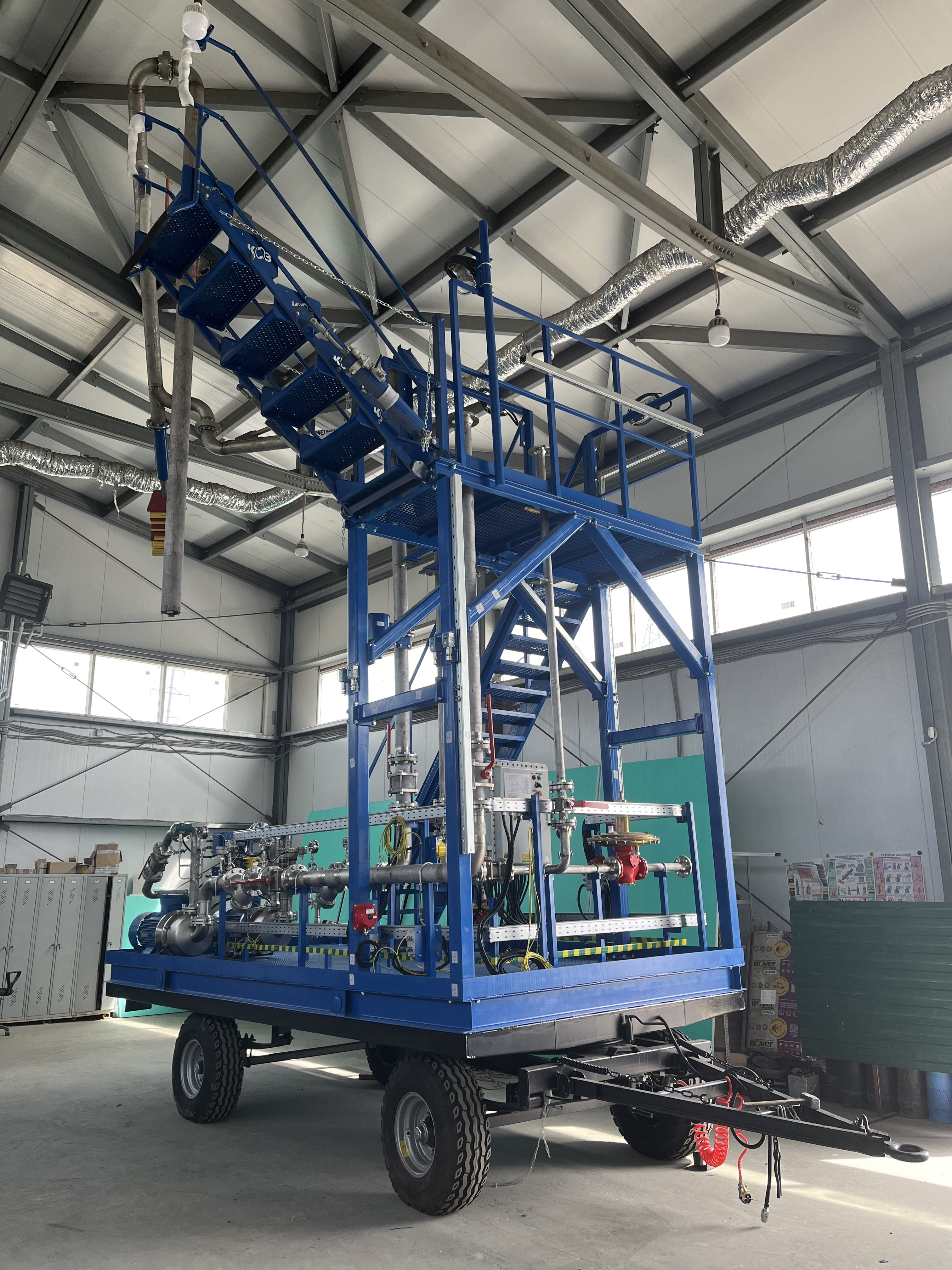

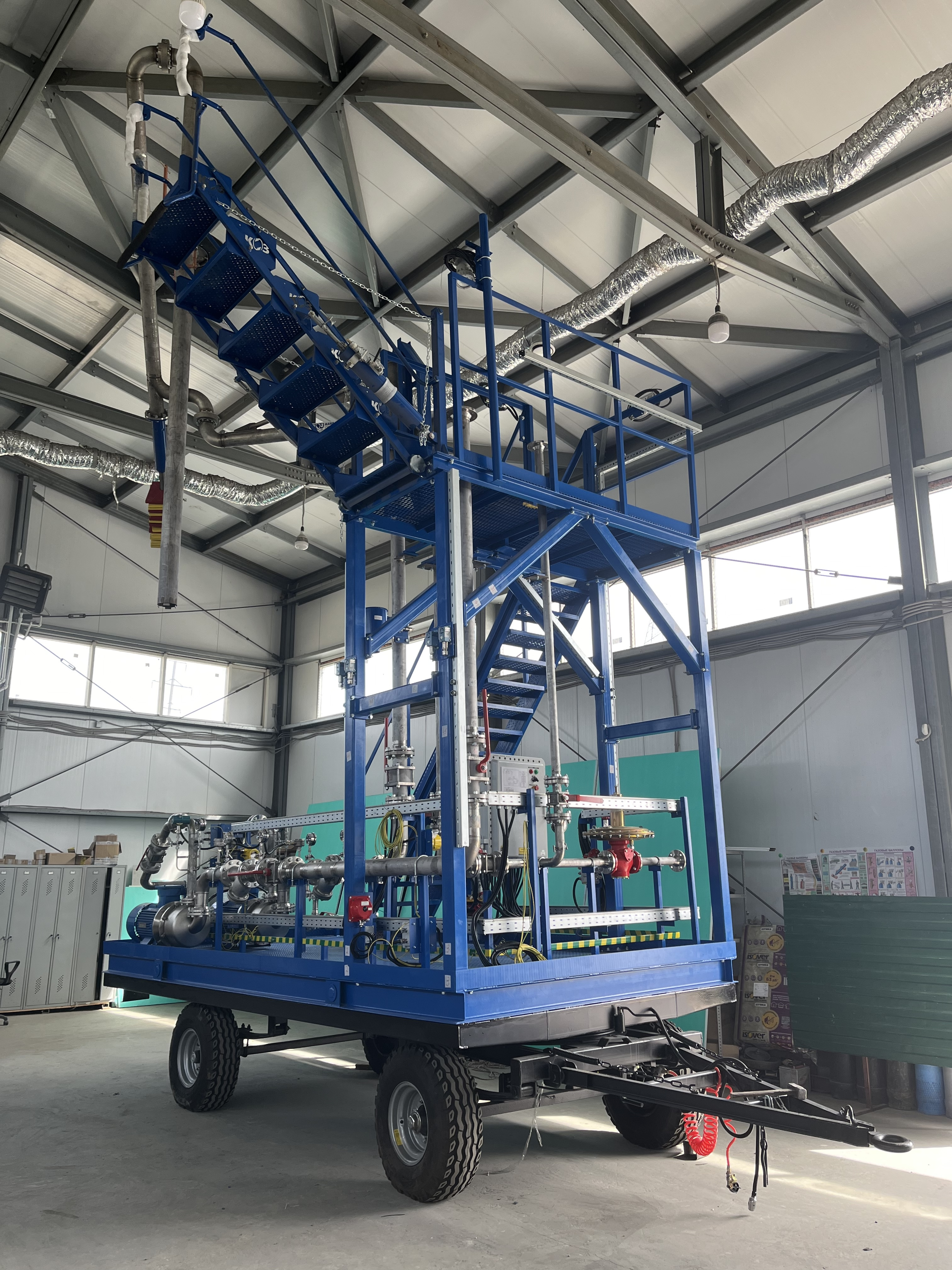

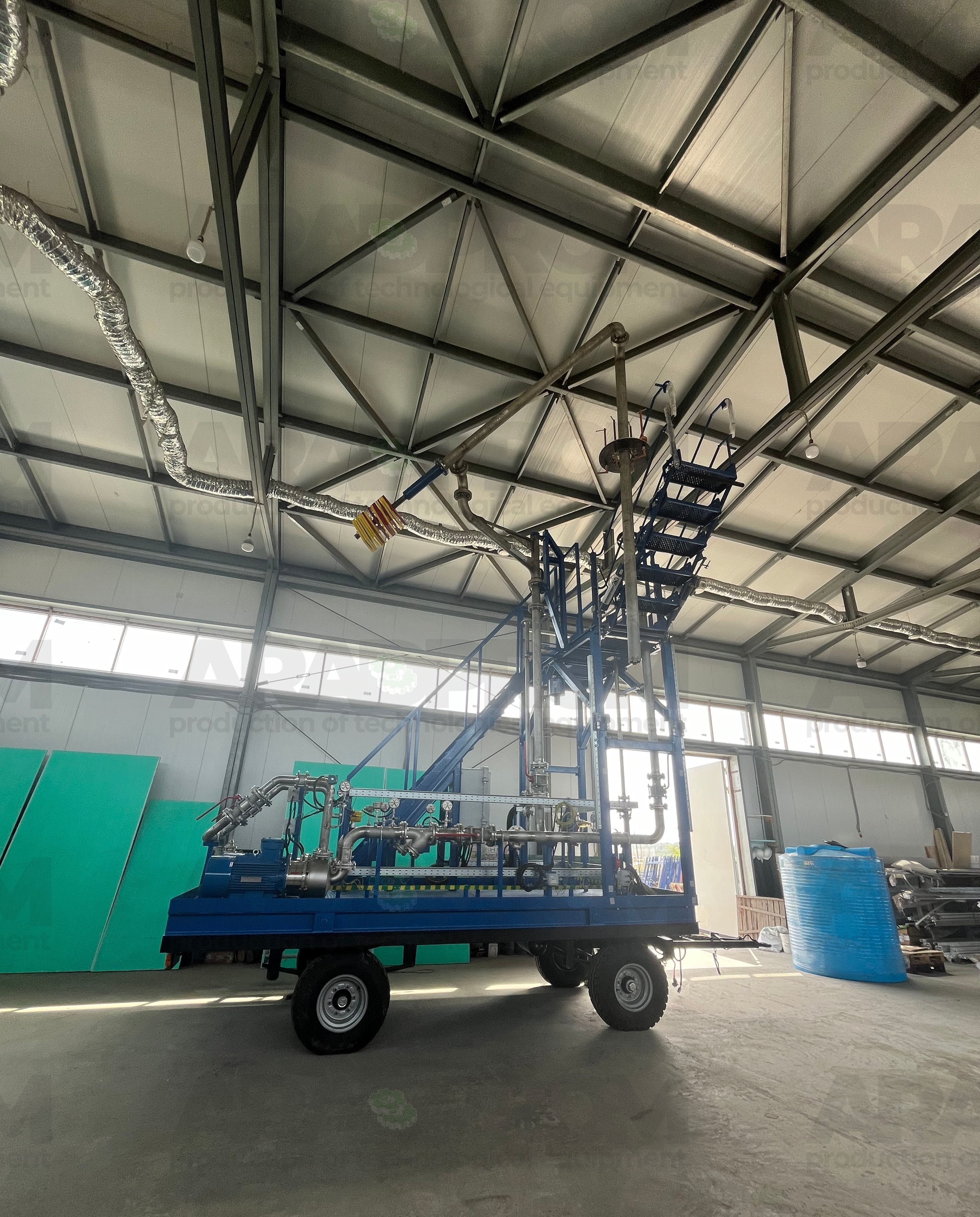

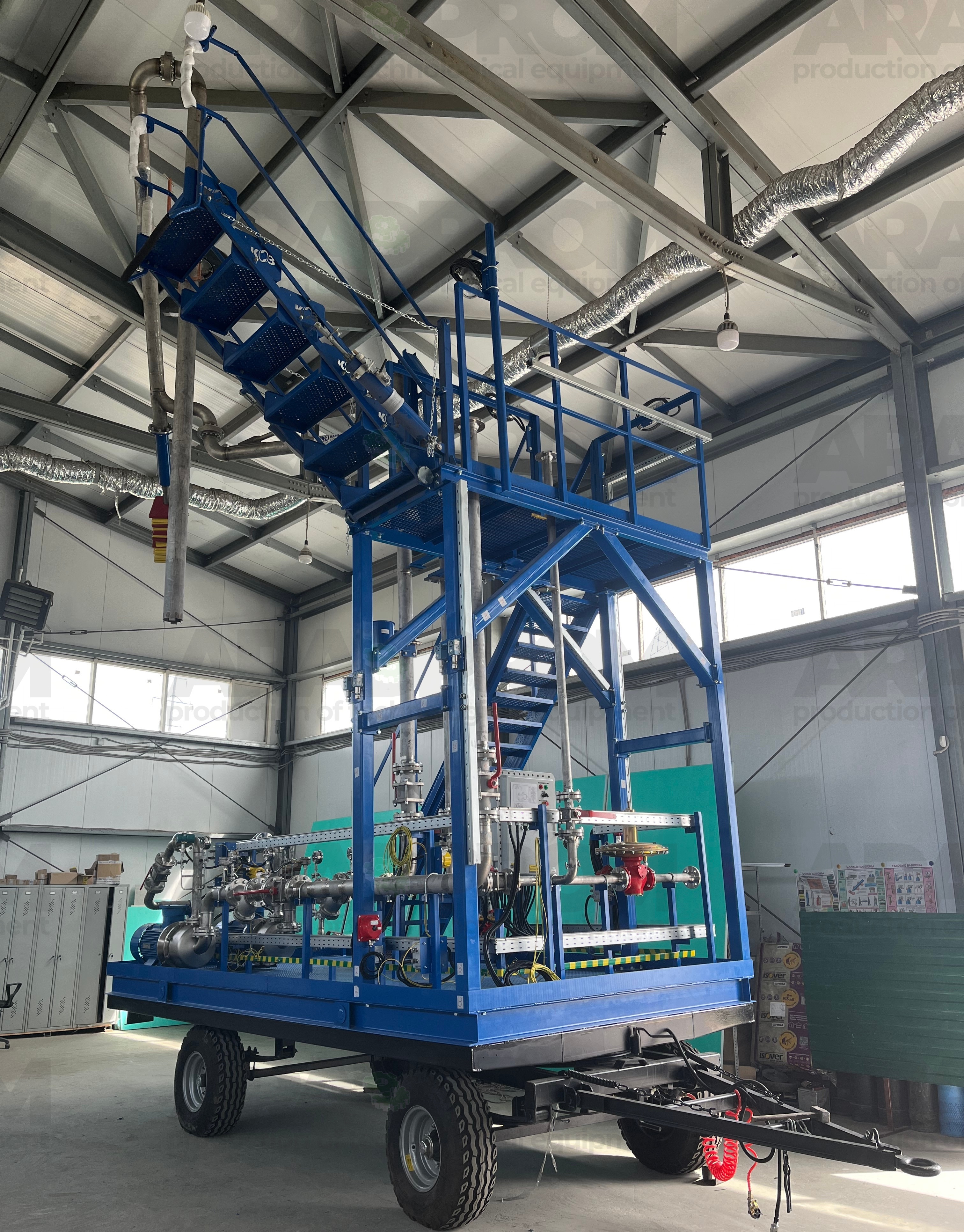

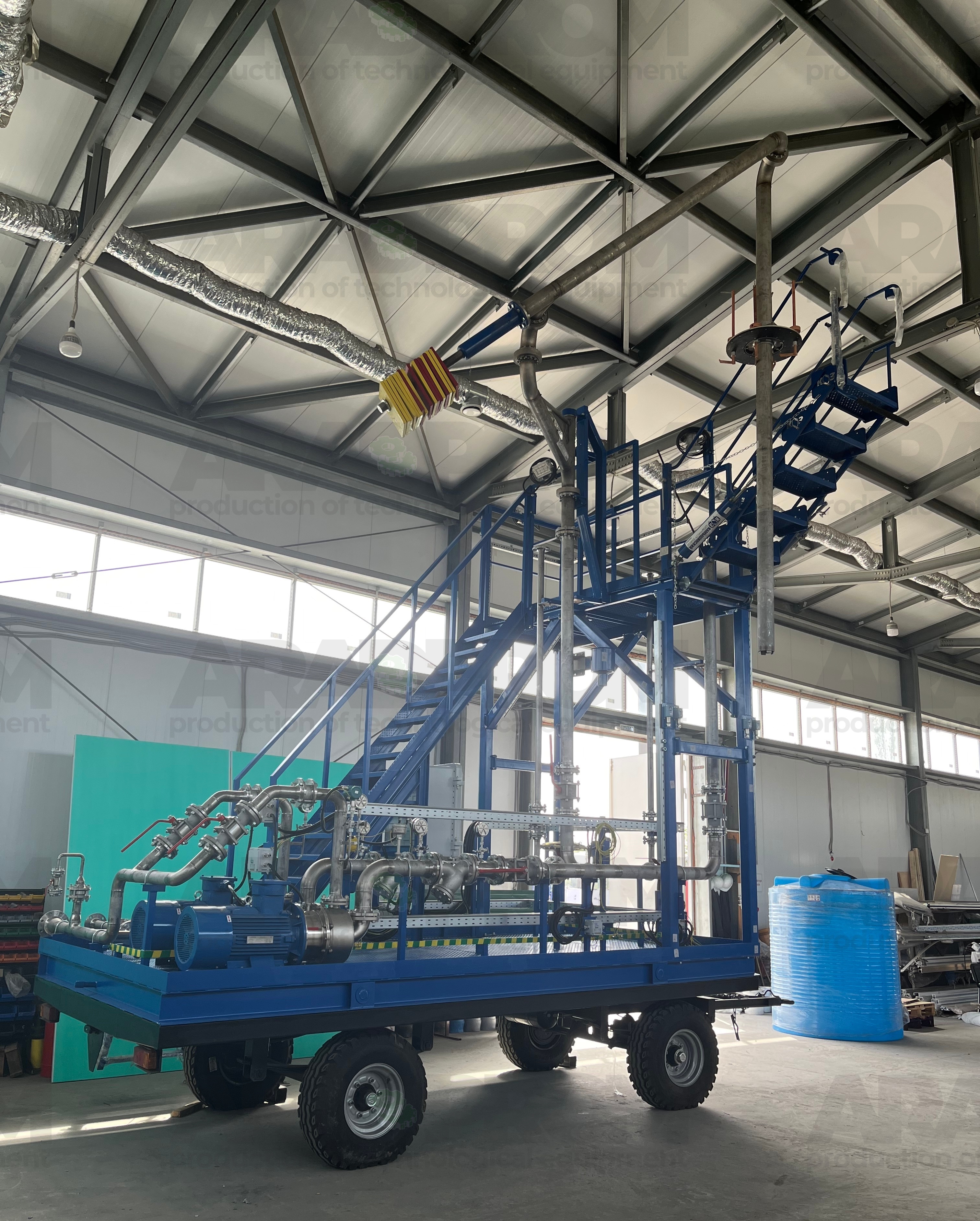

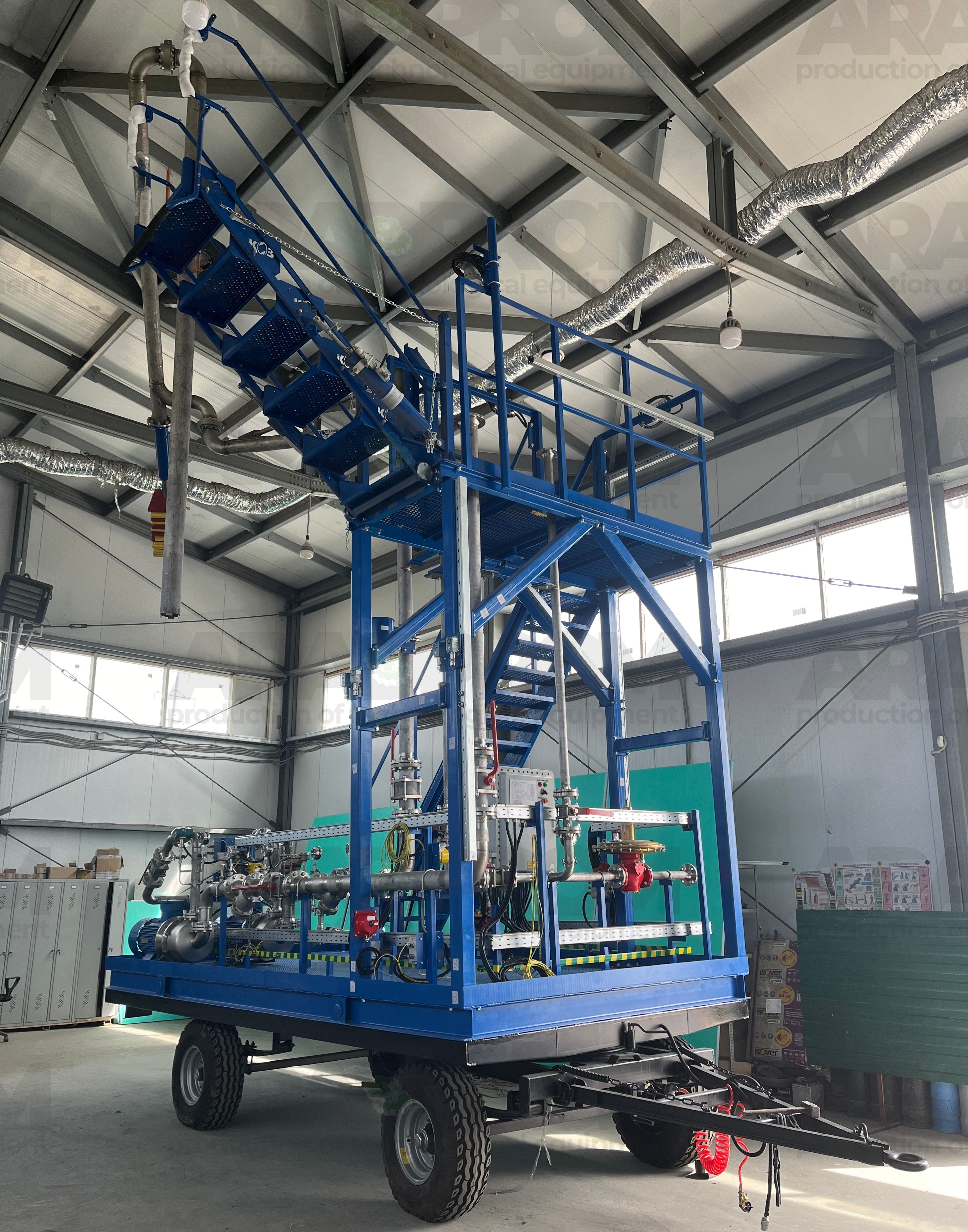

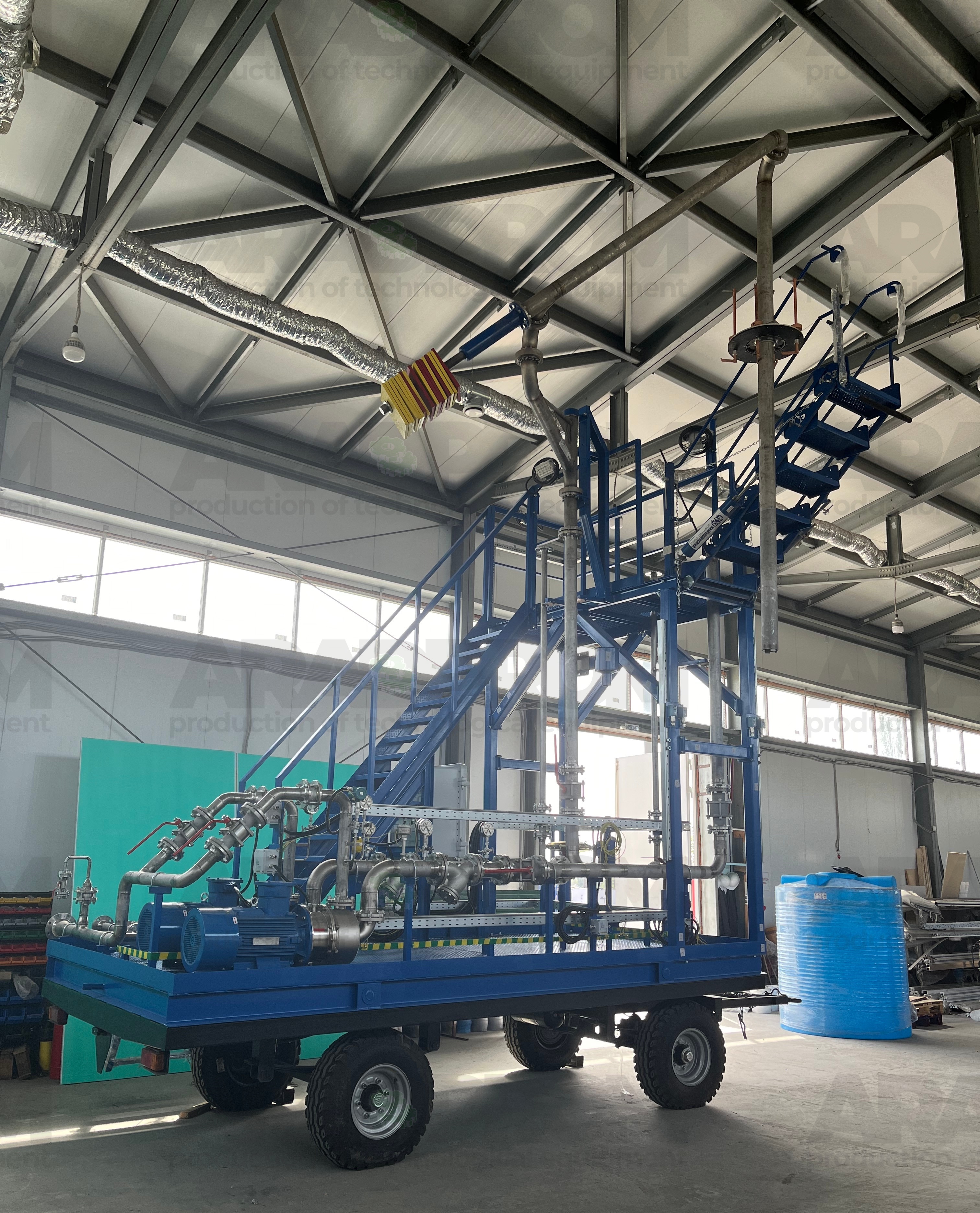

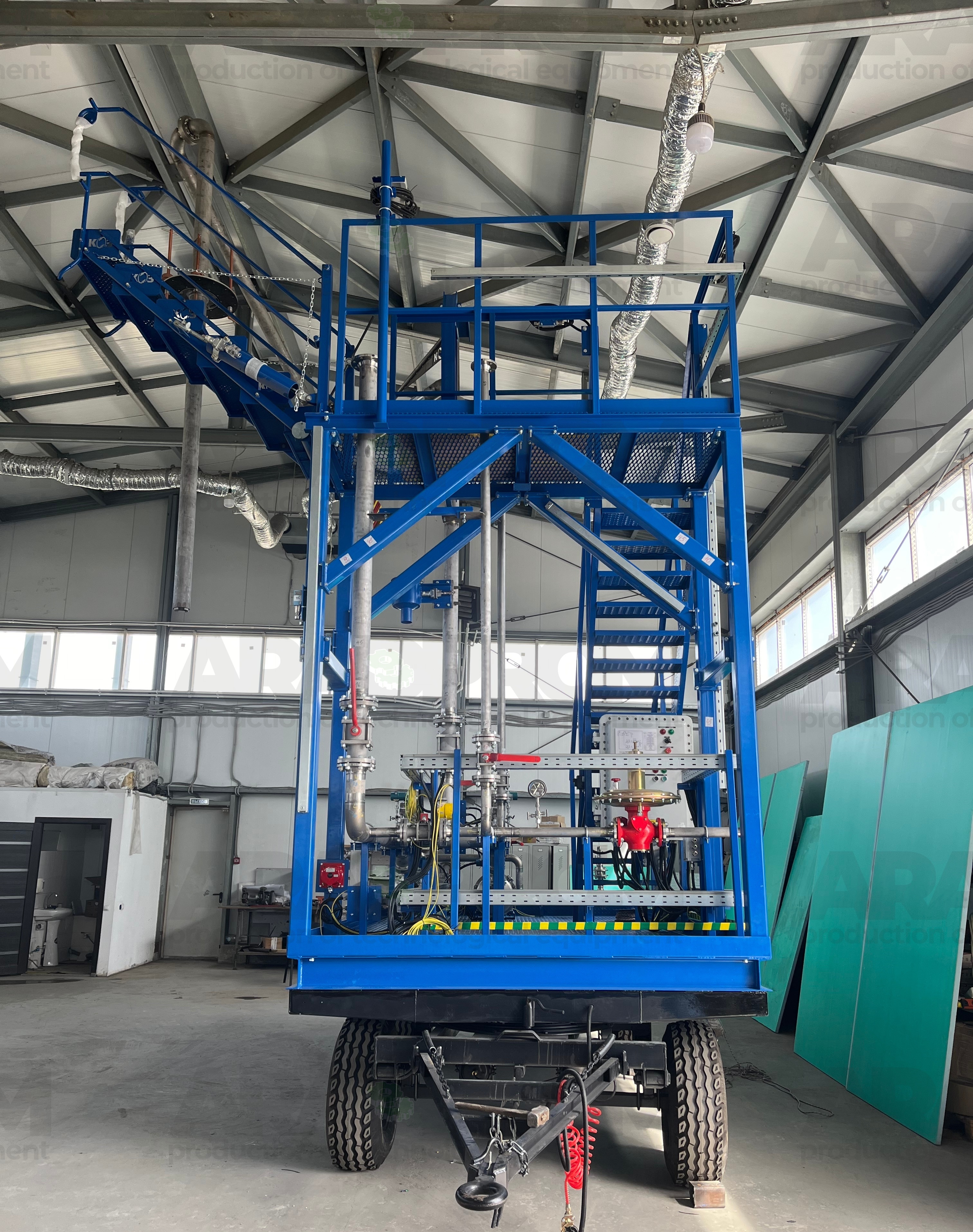

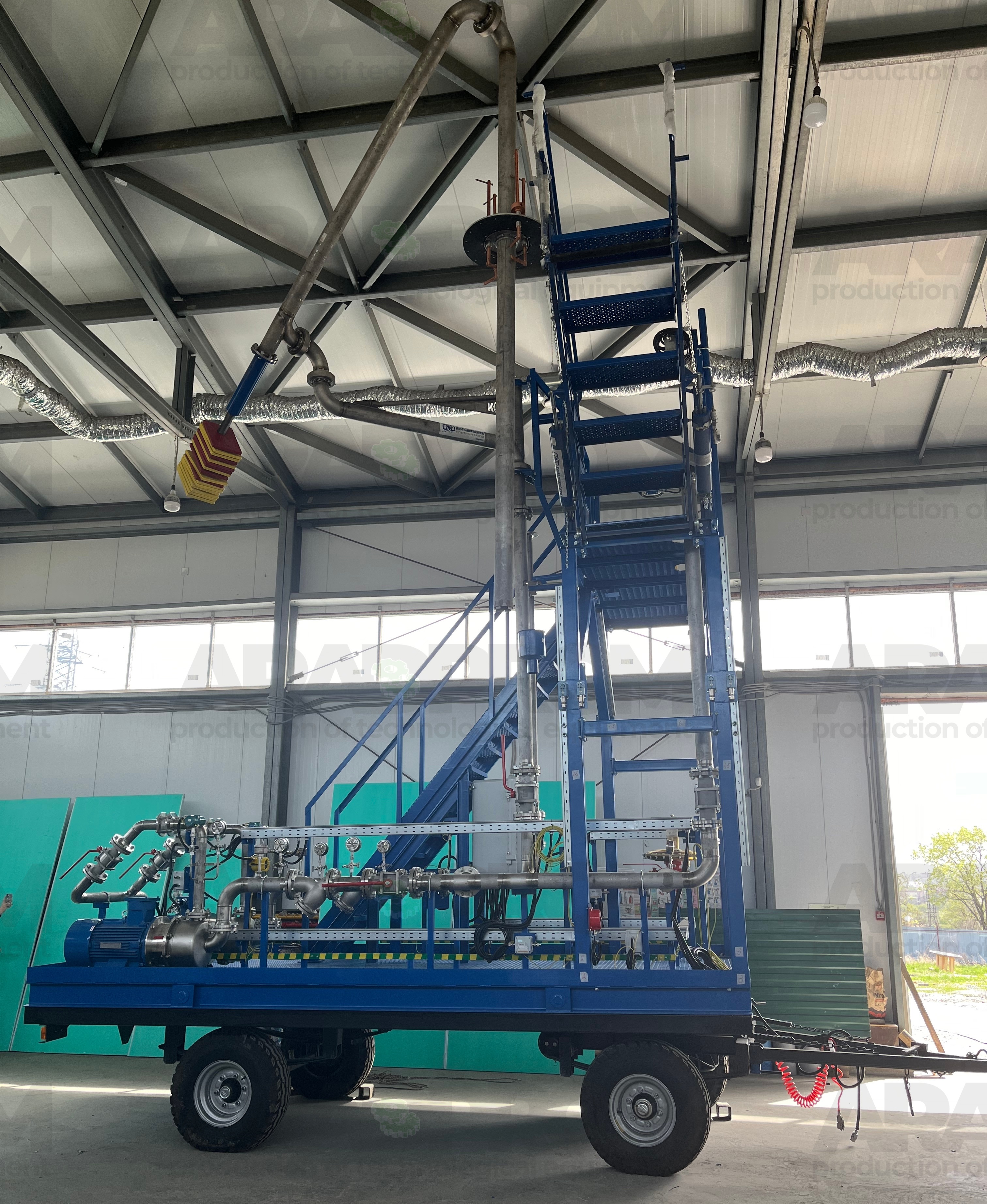

Мобильная эстакада верхнего слива химических веществ

Мобильная эстакада верхнего слива химических веществ (МЭВС) предназначена для герметичного слива из автомобильных и железнодорожных цистерн. Оборудование применяют на площадках, где организация стационарной эстакады затруднена. АРАДПРОМ изготавливает мобильные эстакады по техническому заданию заказчика.
В зависимости от конструкции цистерны предусматривают слив через горловину или подключение к предусмотренным соединениям с помощью гибких рукавов. Вариант слива и состав оборудования согласовывают с учётом свойств химического вещества и условий объекта.

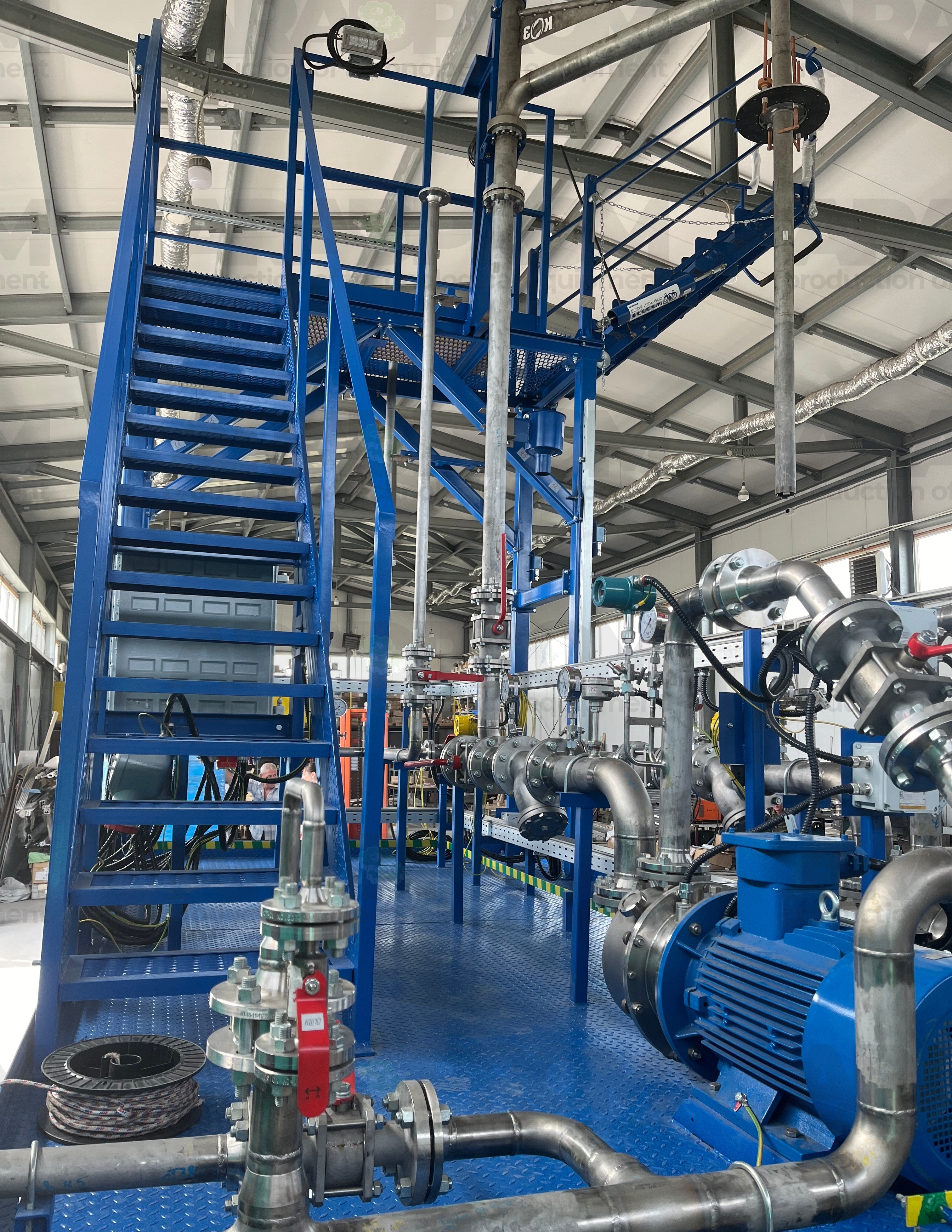

1. Агрегаты насосные тип ХМс;
2. Устройство верхнего слива;
3. Регулятор давления;
4. Узел отбора проб;
5. Краны шаровые;
6. Клапаны обратные;
7. Манометры;
8. Датчики давления;
9. Сигнализаторы потока;
10. Датчики загазованности;
11. Система автоматического управления (САУ).

САУ представляет собой совокупность датчиков, сигнализаторов, оповещателей, технологического оборудования и ШУ с размещенными в нём электронными компонентами.
В ШУ расположена низковольтная аппаратура, в том числе программируемое реле ОВЕН и силовая часть – автоматические выключатели, пускатели, реле.

В состав системы управления блока перекачки реагента входят следующие датчики:

• PT1 – датчик давления нагнетания после основного насоса, 0..1,6 МПа;
• PT2 – датчик давления нагнетания после резервного насоса, 0..1,6 МПа;
• QT1 – датчик загазованности C8H10, 0..50% НКПР;
• QT2 – датчик загазованности C6H6, 0..32,5 мг/м3;
• TT1 – датчик температуры гидравлики основного насоса;
• TT2 – датчик температуры гидравлики резервного насоса.

Контроллер:
В качестве контроллера в САУ используется ОВЕН ПР200.

1. Метанол;
2. Уксусная кислота;
3. Винилацетат;
4. Бутилацетат;
5. Орто-ксилол;
6. Пара-ксилол;
7. Бензол;
8. Алкилаты;
9. Метилтетбутиловый эфир (МТБЭ);
10. Базовые масла;
11. Сода каустическая.

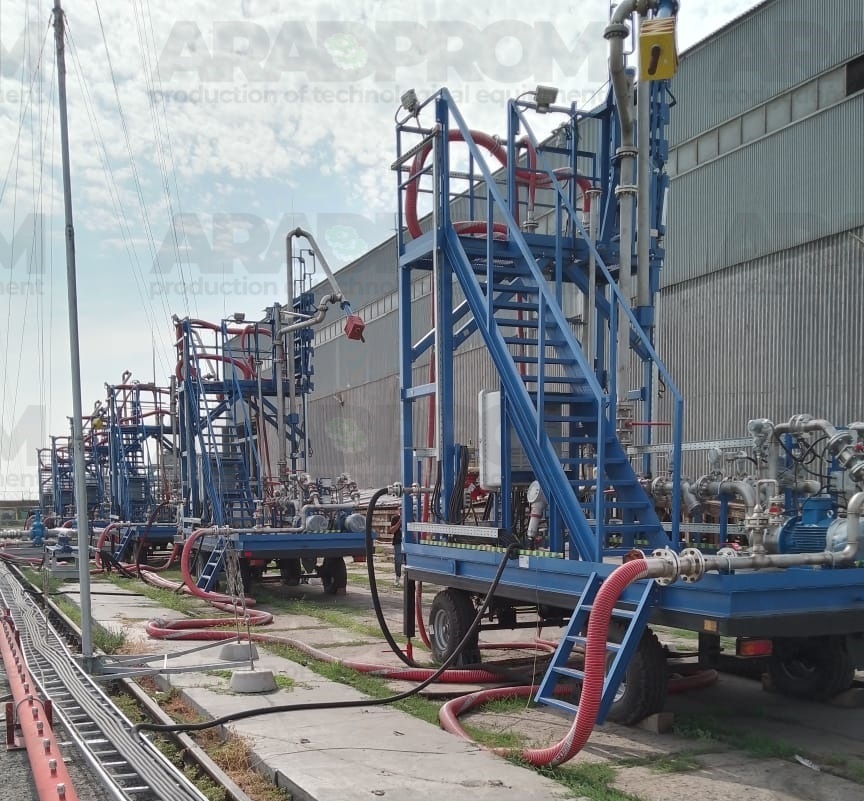

Мобильное исполнение позволяет использовать оборудование на разных технологических участках и организовать его обслуживание в помещении. По сравнению со стационарной эстакадой такая компоновка может сократить объём строительных работ — конкретное решение зависит от условий площадки.
Состав работ по подготовке места установки, подключениям и размещению согласовывают при проектировании. Требования к взрывозащищённому исполнению электрооборудования и условиям применения указывают в техническом задании с учётом рабочей среды и характеристик зоны установки.

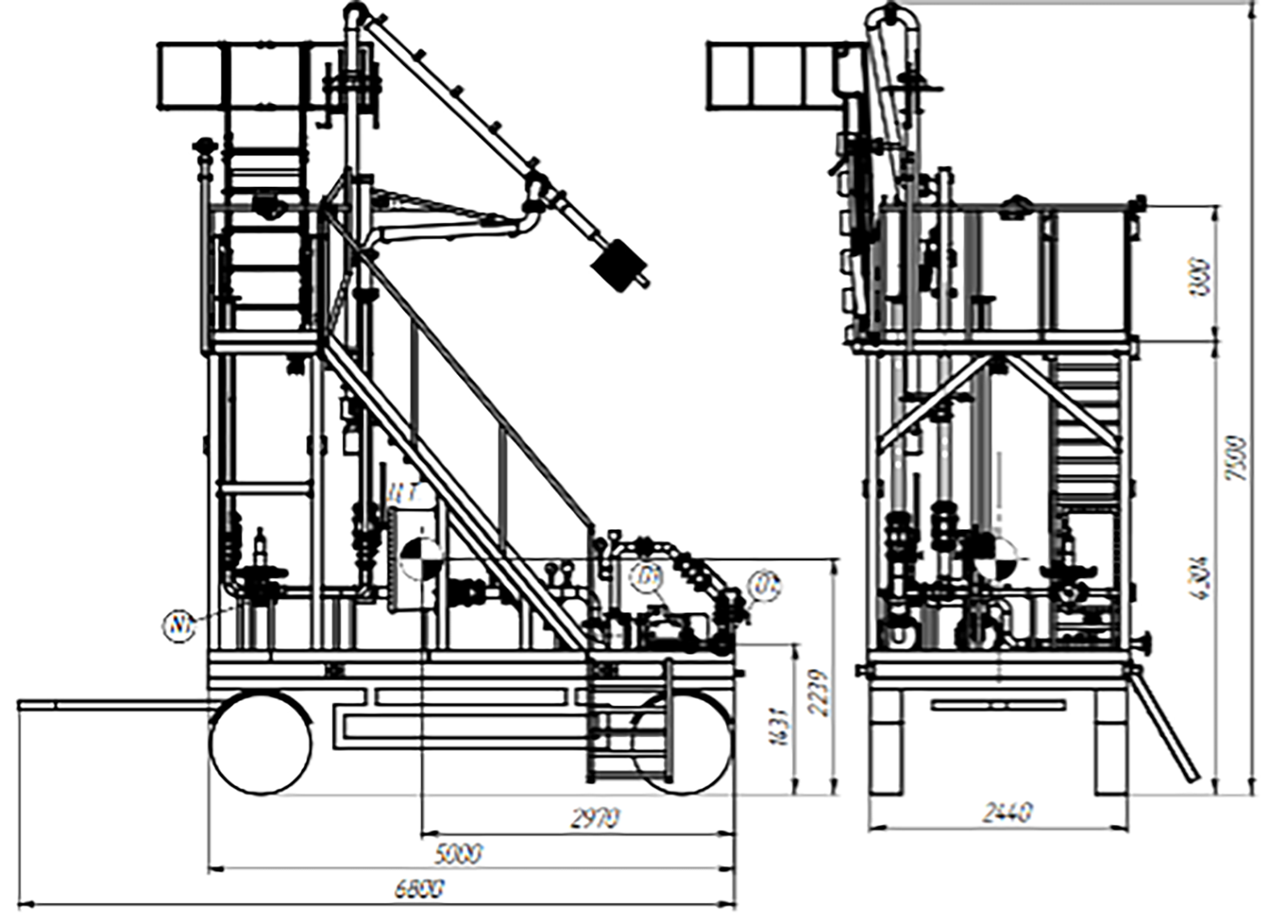

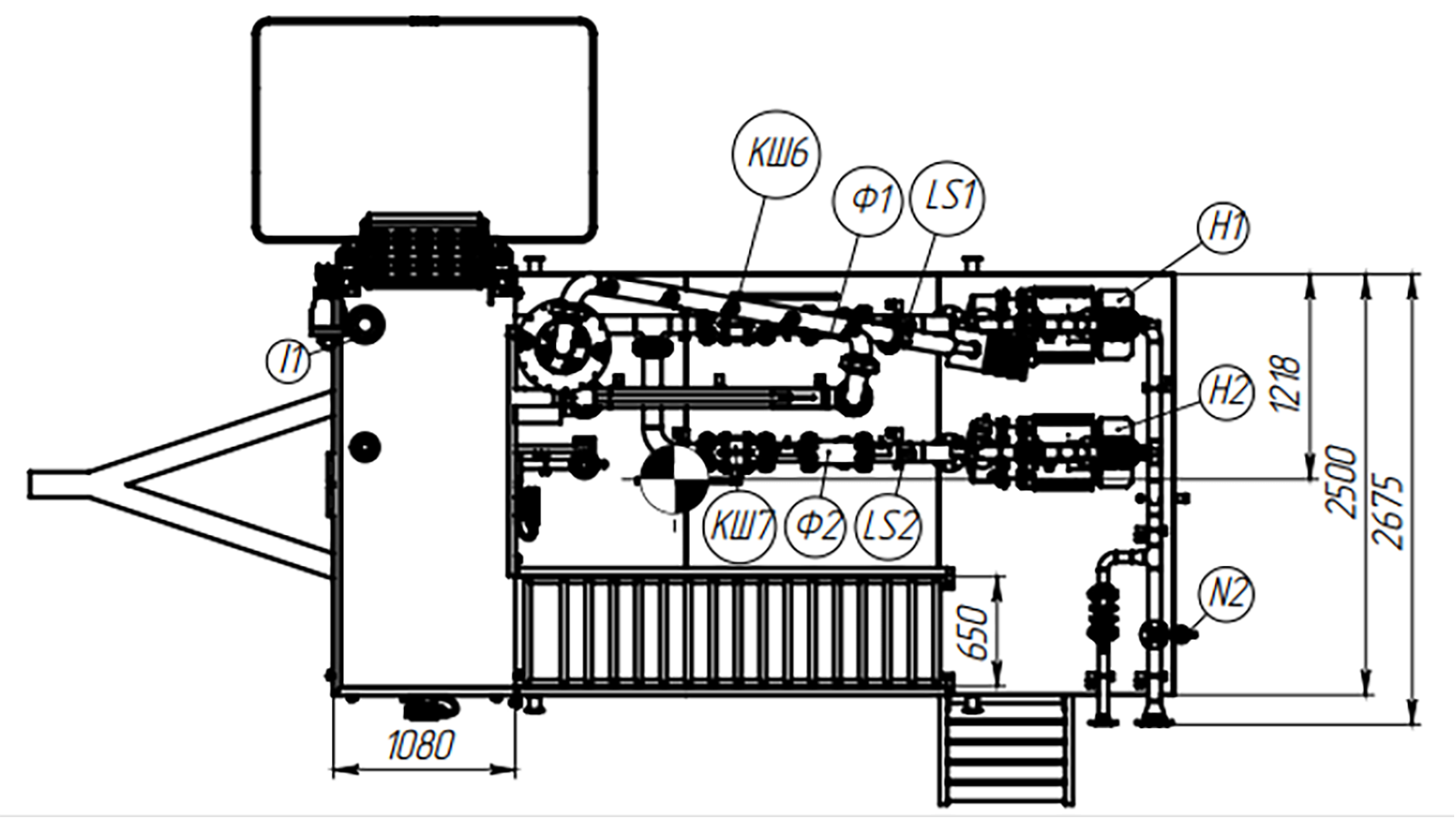

Габариты мобильной эстакады и её установочные размеры определяют по требованиям заказчика. При подборе учитывают конструкцию цистерн, схему подъезда и подключения, условия обслуживания и перемещения оборудования.
Для расчёта стоимости МЭВС направьте на sales@aradprom.ru перечень химических веществ и их параметры, требуемую производительность, типы цистерн, способ подключения и условия размещения. Приложите техническое задание или опросный лист — на их основе подбирают исполнение и комплектацию.
